Щиты (шкафы) автоматики и управления технологическими процессами

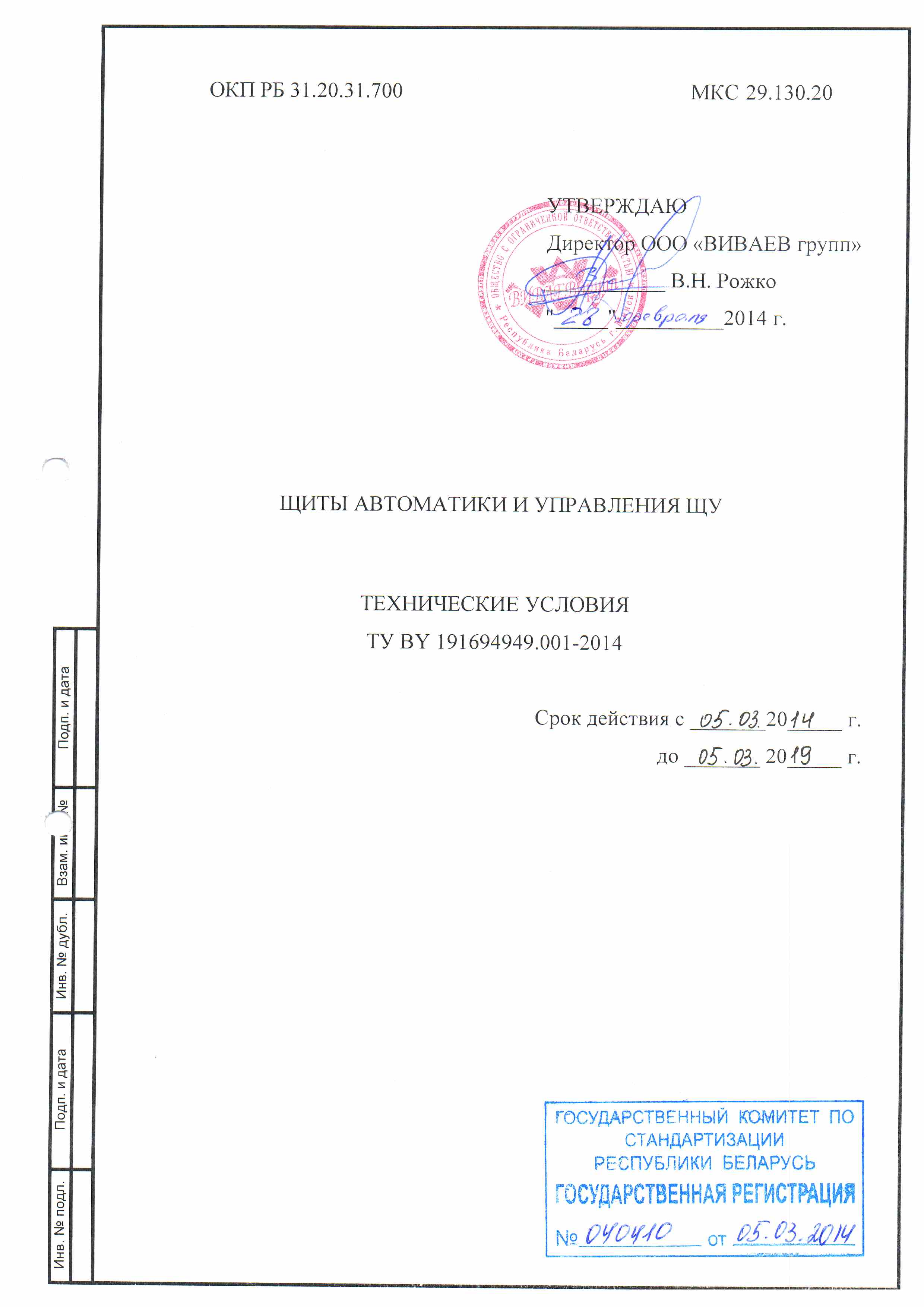

 ТУ BY 191694949.001-2014

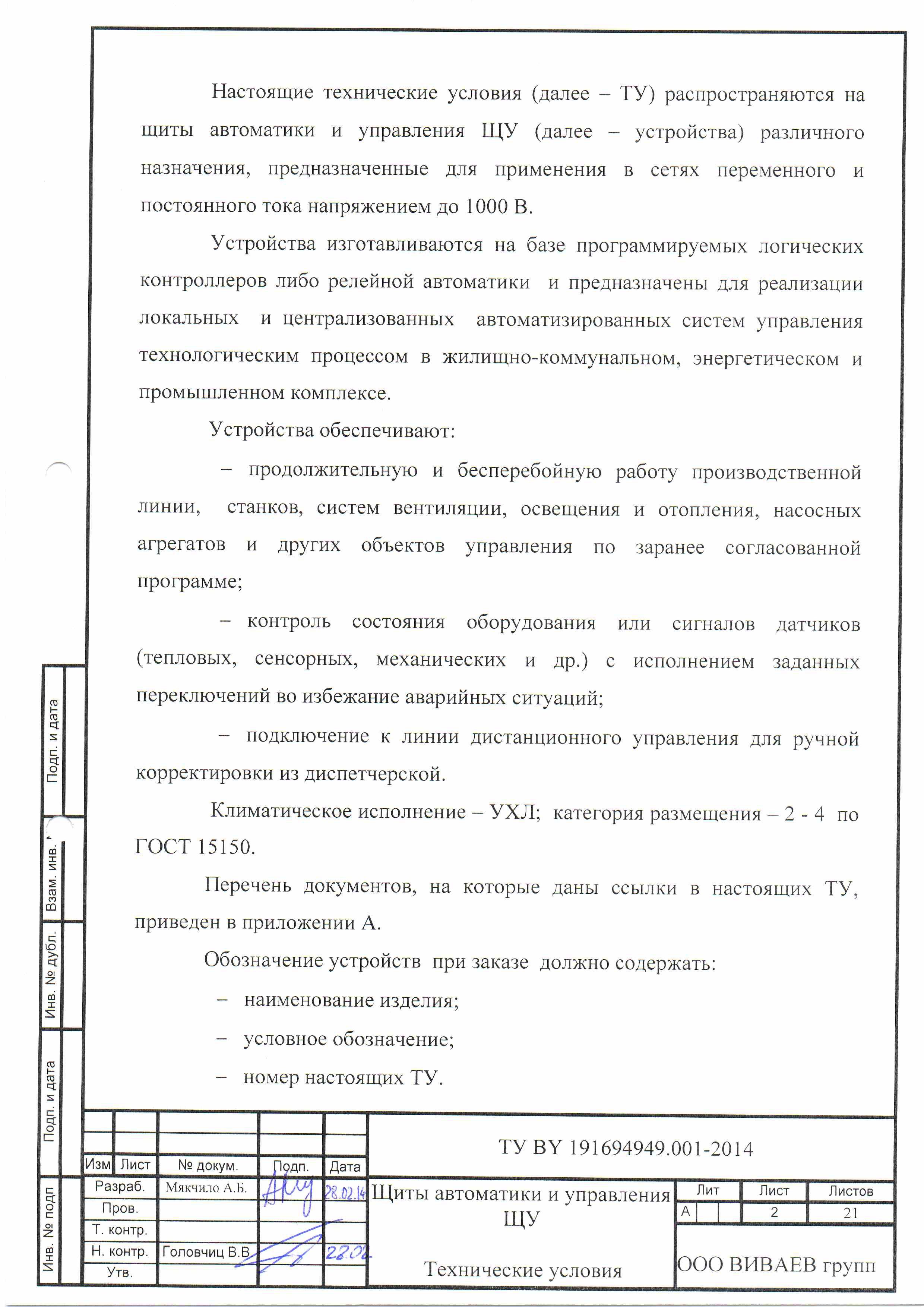

Неотъемлемой частью любой АСУТП являются щиты (шкафы) автоматики и управления. Производство щитов (шкафы) автоматики и управления на базе программируемых логических контроллеров или релейной автоматики является профильной деятельностью ООО «ВИВАЕВ групп». Специалистами нашего предприятия были разработаны технические  условия на производство щитов автоматики и управления, а также получен сертификат соответствия требованиям технического регламента таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования».





Щиты автоматики и управления, производимые ООО «ВИВАЕВ групп» строятся на базе программируемых логических контроллеров (PLC) либо релейных схем управления (использование программируемых реле, многофункциональных реле и т.п.). Алгоритм работы щита (шкафа) определяется техническим заданием на АСУТП, и, исходя из технического задания, определяется необходимость использования PLC либо релейной схемы управления. Марка/бренд контроллеров может быть подобрана специалистами нашего предприятия согласно требуемых характеристик, либо указана заказчиком, если в этом есть необходимость.




Ниже приведена структура условного обозначения

ЩИТ АВТОМАТИКИ И УПРАВЛЕНИЯ ЩУ



Структура условного обозначения устройств:

ЩУ- X1X2X3-X4X5X6X7-X8X9-X10X11X12X13X14 X15X16-X17X18-X19X20-X21

Значение параметров структурного обозначения – согласно таблице 1.

Таблица 1

Параметр

Наименование параметра

Значение параметра

X1

тип ввода резерва

0 - нет резерва;

1 – ручной ввод резерва;

2 – автоматический ввод резерва

X2

способ включения приборов учета

П – прямое включение;

Т – трансформаторное включение

X3

максимальный ток учетно-распределительной части, А

10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630

X4

количество управляемых приводов агрегатов

1, 2, … 31

X5

тип управления приводами агрегатов

K – прямой пуск контактором;

SD – пуск «звезда-треугольник»;

SS – управление с помощью устройства плавного пуска;

FC – управление частотным преобразователем;

при возможности смены типа управления указывается комбинационное обозначение, например:

SDSS – управление  «звезда-треугольник» с возможностью смены на устройство плавного пуска

X6

тип защиты двигателя

0 - Минимальная тепловая защита;

1 – Защита двигателя без возможности обмена данными по интерфейсу;

2 – Защита двигателя с возможностью обмена данными по интерфейсу;

В – защита предусмотренная конструкцией агрегата;

При возможности нескольких дополняющих защитных устройств указывается комбинационное обозначение, например:

1В – Защита двигателя без возможности обмена данными по интерфейсу + защита предусмотренная конструкцией агрегата

X7

мощность привода агрегата, кВт

0; 0,18; 0,25; 0,37; 0,55; 0,75; 11; 15; 18,5; 22; 30; 33; 37; 45; 50; 55; 63; 75; 90; 110; 132; 150; 160; 185; 200; 220; 250; 280; 300; 315 по ГОСТ 12139-84, (значение «0» - соответствует пульту управления агрегатом)

X8

количество управляемых приводов запорной арматуры

1, 2, … 31

X9

тип управления приводами запорной арматуры

K – управление электромагнитным клапаном (указать напряжение): 220, 24;

П0 – прибор контроля положения вне щита;

П1 – прибор контроля положения в составе щита;

КМ – управление на базе концевых и моментных выключателей привода;

ПР – управление приводом запорной арматуры со встроенным регулятором положения

X10

количество цифровых входов

0, 1, 2 …

X11

количество  аналоговых входов

0, 1, 2 …

X12

количество цифровых выходов

0, 1, 2 …

X13

интерфейсы

0, 1(2), 2(2) … 31(2), 1(4), 2(4) … 31(4), в скобках указывается тип:

2- контроллер интерфейса RS-232;

4- контроллер интерфейса RS -485

X14

количество аналоговых выходов

0, 1, 2 …

X15

количество мастер-контроллеров

0, 1, … 16

X16

модель контроллера

Указывается марка и модель используемого контроллера

X17

описание значимости щита

M – мастер (общее управление и контроль);

S – щит подчиненного управления

X18

описание типа связи

A – Any; C – CAN;

D – DeviceNet; E – Ethernet;

F – FieldBus; G – GSM/GPRS;

H – Hart; I – ITCP;M – MоdBus;

P – ProfiBus; R – Radio;

T – TCP/IP; U – USB; W – Wi-Fi



X19

наличие сенсорной панели

0 – нет;

… – размер диагонали рабочей области в дюймах, может принимать значения:

5, 7, 10, 12, 15

X20

наличие дополнительного блока питания

«B»/«Вт» - блок питания есть в наличии. Номинальное напряжение/Номинальная мощность блока питания, может принимать значения:

12/05, 12/10, 12/20, 12/40, 12/60;

24/10, 24/20, 24/40, 24/60, 24/120, 24/240, 24/300, 24/480, 24/960;

220/400, 220/600

X21

степень защиты корпуса по ГОСТ 14254

IP21…IP66





Примечание: при отсутствии какой-либо из функциональных групп (отделенных «--»)  - не указывать.

Пример записи  Щита управления и автоматики для управления двумя агрегатами мощностью 15кВт с помощью устройств плавного пуска с защитой, предусмотренной конструкцией устройств плавного пуска, со степенью защиты IP54 при заказе и в другой документации:

«Щит управления и автоматики ЩУ-02.SS.B.15-IP54

ТУ BY 191694949.001-2014»
