ЩИТЫ АВТОМАТИКИ И УПРАВЛЕНИЯ ОЧИСТНЫМИ СООРУЖЕНИЯМИ

  • Щит автоматики и управления песколовкой

Управление песколовкой в автоматическом режиме предусмотрено по:

 - графику - оператором вносятся временные интервалы работы и простоя системы

 - по уровню осадка - измерение осадка может осущетсвляться, как по средствам сигнализатора осадка, так и по средствам ультразвукового погружного датчика. Минусами работы по сигнализатору осадка, являются его быстрое загрязнение и сложность проведение технического обслуживания, плюсом является стоимость и соответственно основным минусом ультразвукового погружного датчика является его высока ятоимостьв десятки раз превышающая стоимость сигнализатора осадка.

Силовая часть песколовки предназначена для управления системой насосных агрегатов гидроудаления или погружных насосов со взмучивающим колесом (вертикальные песколовки) и гидросмывом с системой гидроудаления (горизонтальные песколовки), так же в зависимости от технологического решения осуществляется управление запорной арматурой.

  • Щит автоматики и управления насосной станцией сырого осадка



  • Щит автоматики и управления воздуходувками

Станция управления нагнетательными агрегатами состоит из контроллерной части и силовой части.

Контроллерная часть обеспечивает технологический процесс управления воздуходувными агрегатами по необходимому алгоритму. Станция управления имеет встроенные алгоритмы управления технологическим процессом подачи воздуха в зависимости от содержания кислорода в аэротенке (по коридору, по среднему значению кислорода в коридорах, по давлению), так же имеется возможность гибкой настройки параметров алгоритма управления на месте в зависимости от специфики работы очистных сооружений.

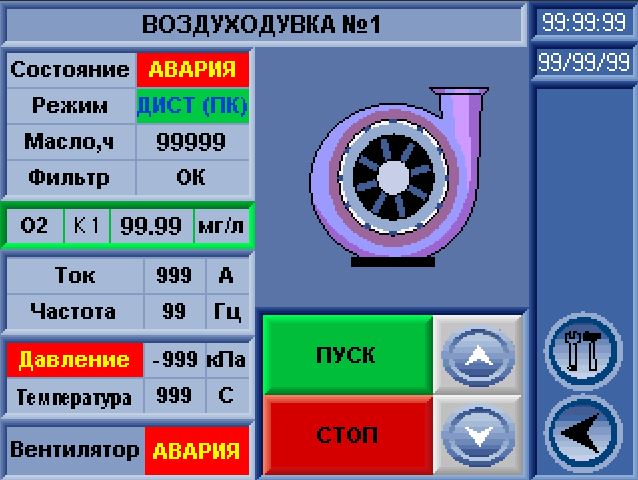

Станция управления позволяет контролировать необходимые технологические параметры воздуходувки (давление воздуха на выходе, температура на выходе, температура двигателя, засорение фильтра всасывания, все электрические параметры двигателя (с частотного преобразователя по протоколу Modbus) и т.д.), обеспечивает связь и передачу всех необходимых параметров на верхний уровень системы диспетчеризации и/или автоматизации по протоколу Modbus.

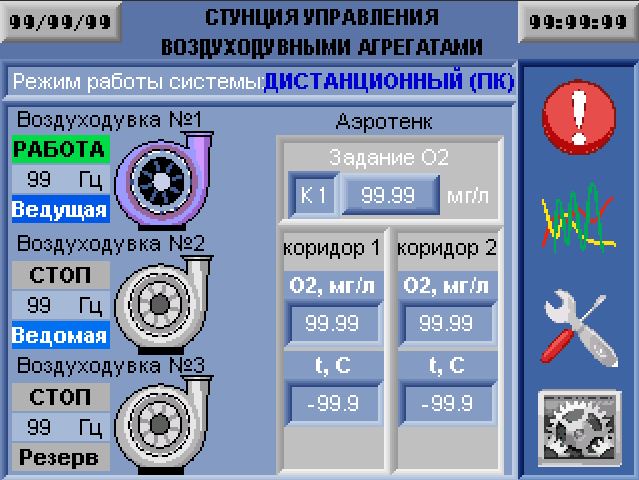

Управление технологическим процессом и отображение всех параметров осуществляется на сенсорной панели оператора.

В станции управления предусмотрено сохранение всех аварийных сигналов, технологических параметров и штатных состояний на SD-карту с возможностью при помощи ПК и стандартных офисных приложений проанализировать статистику работы системы.

Исполнение в виде навесного шкафа.

Силовая часть предназначена для управления электродвигателями воздуходувных агрегатов по средствам частотных преобразователей со встроенным фильтром ЭМС и дросселем переменного тока , которые обеспечивают полную защиту электродвигателя, плавный пуск и энергоэффективное регулирование всей системой вцелом.

Исполнение в виде напольного шкафа.





  • Щит автоматики и управления циркуляцией ила



  • Щит автоматики и управления биологической очисткой в аэротенках - объединяет в себе сложную систему регулирования подачей воздуха и активного ила в зависимости от зоны аэротенка и показаний соответствующих датчиков.



  • Щит автоматики и управления системами дозирования реагентов
