АСУ вентиляцией многоэтажных жилых домов

ВСТУПЛЕНИЕ

Практически во всех многоэтажных жилых домах нашей страны применяются системы естественной приточно-вытяжной вентиляции из-за их простоты, дешевизны и отсутствия необходимости обслуживания. Однако основное свое назначение – вентиляцию помещений и обеспечение здорового микроклимата – они в ряде случаев не обеспечивают. Необходимость хорошей вентиляции квартир связана с большим количеством внутренних источников загрязнения воздуха, к которым относятся кроме самого человека: газовые плиты, строительные материалы, синтетические отделочные материалы, мебель из ДСП, пластик, электронные приборы и т. д. Особенно проблема обострилась в последние годы из-за массового применения герметичных пластиковых окон, что существенно снижает инфильтрацию.

В настоящее время для обеспечения притока воздуха стали применять приточные клапаны, устанавливаемые в переплете окна или в наружной стене, а также форточки с регулируемым притвором. Однако полным решением проблемы является устройство регулируемой вентиляции с естественным притоком через клапаны и

механическим удалением воздуха.

Применение современных систем автоматического управления разными технологическими процессами стало возможным с развитием рынка микропроцессорной техники и информационных технологий, тем самым сделав доступными такие системы для бытовых целей.

СТРУКТУРА АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ КОМБИНИРОВАННОЙ И ГИБРИДНОЙ ВЕНТИЛЯЦИЕЙ.

Автоматизированные системы управления вентиляцией имеют возможность регулирования по разным сигналам : по таймеру, давлению, по влажности, СО2, датчику света, и др. Однако для массового жилищного строительства рекомендуется использовать систему работающую по давлению.

Такая система состоит из: станции управления (СУ), пульта управления (ПУ) и датчика дифференциального давления.

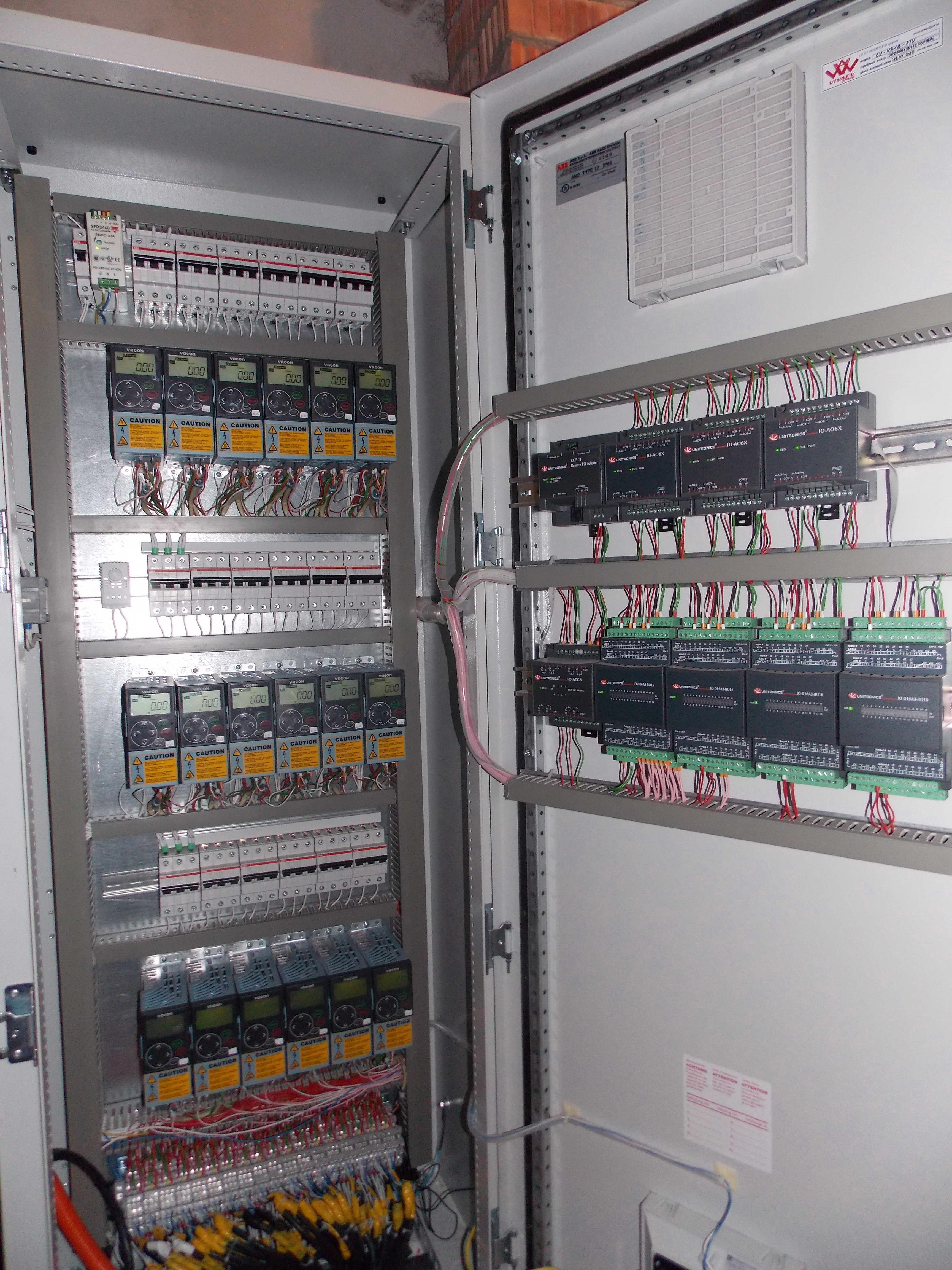

Станция управления предназначена для управления вентиляторами и устанавливается в непосредственной близости от них (в основном на крыше или вентиляционная камера, для уменьшения влияния радиочастотных помех на работоспособность всех систем подключенных к сети). Подбор станции управления осуществляется на основании количества вентиляторов в одной секции и технических характеристик электродвигателя вентилятора (мощность двигателя и напряжение питающей сети (220/380В)).

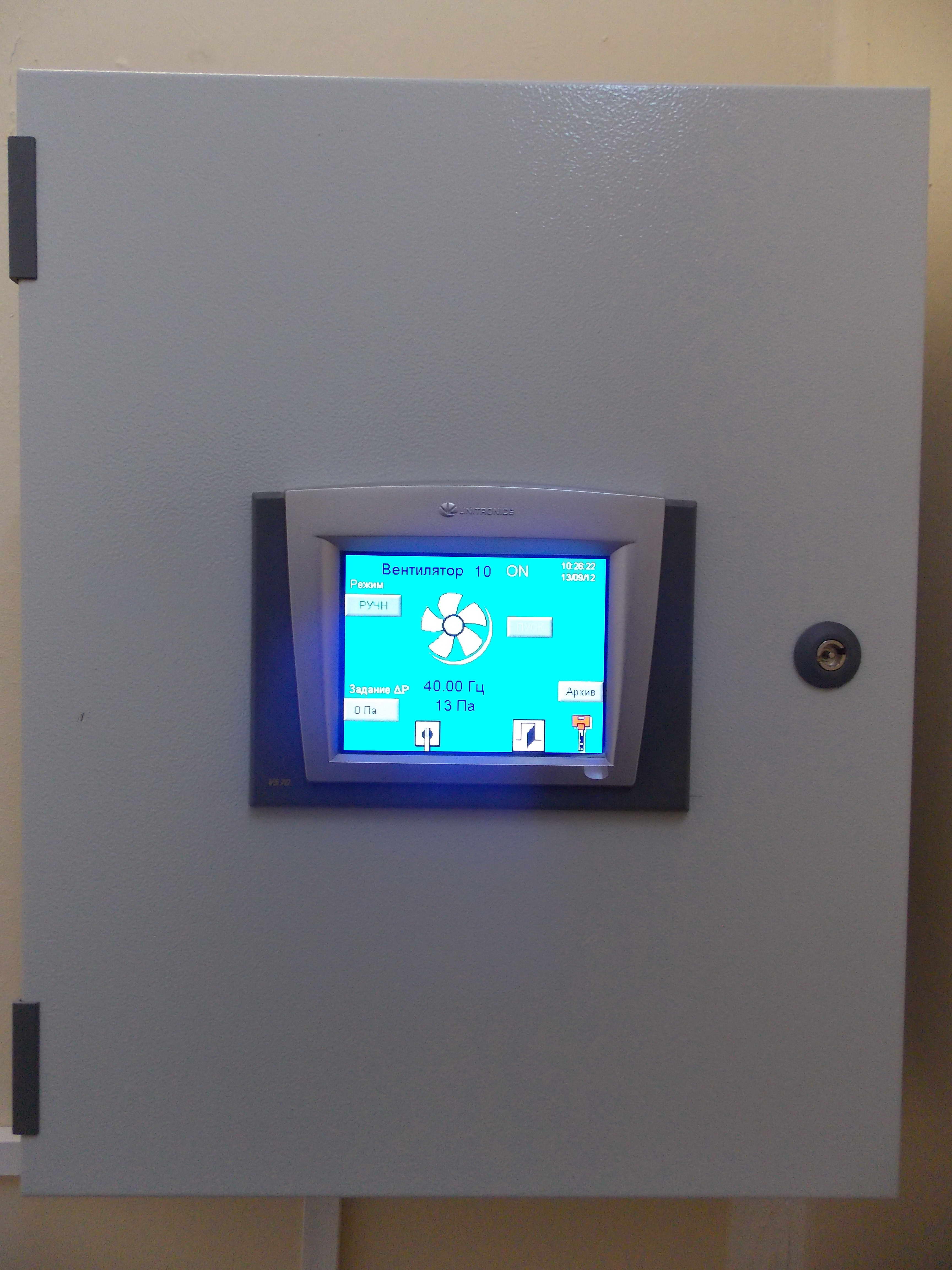

Пульт управления предназначен для удаленного управления станцией и устанавливается в обслуживаемом помещении (таком как комната консьержа или пультовая). При помощи ПУ осуществляется настройка графиков работы всей системы для автоматического поддержания разряжения в вентиляционном канале, а так же при необходимости ручное управление работой вентиляционных агрегатов. Так же он служит для отображения текущей информации и сбора архивных данных.

Технологический процесс регулирования вентиляторами осуществляется по дифференциальному датчику давления, который измеряет разницу атмосферного давления и давления в вентиляционном канале, тем самым обеспечивая постоянный воздухообмен. Диапазон измерения датчика дифференциального давления подбирается исходя из параметра статического давления, развиваемого крышным вентилятором (Pstat).

Важными факторами дляправильной и стабильной работы автоматической системы вытяжной вентиляции являются:

на стадии проектирования:

правильный расчет распределения потока воздуха по этажам и квартирам (а именно подбор вентиляционных отводов в квартиры по этажам, либо установка регулируемых жалюзи с их наладкой)

на стадии строительства: очистка вентиляционных каналов от строительного мусора (само собой что мусор существенно затрудняет процессы наладки и эксплуатации такой системы в дальнейшем)

на стадии эксплуатации: выдача рекомендаций жильцам о нюансах такой вентиляционной системы:

  • правила эксплуатации приточной решетки (во многих случаях жильцы даже не знают что за отверстие у них в стене и либо полностью закрывают его, либо заделывают раствором.)
  • установки и принципам подбора кухонных вытяжек (так как зачастую люди выбирают себе вытяжку помощнее, якобы обеспечить хорошее удаление продуктов сгорания и тем самым вносят дисбаланс с автоматическую систему регулирования, что влечет за собой переток воздуха в другие квартиры. Так же отводом от кухонной вытяжки полностью перекрывают вентиляционный канал, тем самым препятствуя нормальному воздухообмену кухонной площади и все негативные испарения скапливаются на мебели.)

ВОЗМОЖНОСТИ АВТОМАТИЗИРОВАННОЙ СИСТЕМЫ УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ

Система автоматического регулирования позв

оляет:

1. Плавно регулировать и поддерживать необходимый поток воздуха в вентиляционной системе в зависимости от внешних факторов

  • изменение климата на улице (зима, лето)
  • действий жильцов в квартире (открытие и закрытие окон)).

2. Осуществлять контроль вентиляционных агрегатов:

  • состояние вентилятора,
  • авария вентилятора
  • авария частотного преобразователя
  • положение крышного выключателя вентилятора

3. Контролировать необходимые технологические параметры:

  • значение дифференциального давления,
  • частота вращения вентилятора

4. Осуществлять защиту электродвигателя вентилятора от аварийных режимов работы (изменение напряжения питающей сети, перегрузка и перегрев двигателя и др.)

5. Так же обеспечивает отображение на удаленном пульте управления в графическом и текстовом формате всех контролируемых параметров, для возможности наблюдения и оперативного принятия решения на месте.

6. И позволяет осуществлять управление системой с удаленного пульта при помощи сенсорной панели:

  • включение-выключение вентиляторов
  • задание значения регулируемой величины
  • задание графиков работы вентиляторов по часам и дням недели. (возможно установить тот режим работы, который будет наиболее комфортным для жильцов в момент их пребывания в квартирах)

7. Архивирование и отображение всех аварийных и штатных ситуаций на пульте управления.

8. Ведение архива всех технологических параметров с записью на SD-карту с дальнейшей возможностью переноса и анализа всех данных на персональный компьютер. Где уже боле полно можно проанализировать работу всей системы вцелом, построить соответствующие графики и отчеты за необходимый период.

9. При необходимости (с минимальными затратами) система позволяет обеспечить возможность удаленного контроля за объектом посредством GSM-связи с общего диспетчерского пульта. Это позволит контролировать аварийные ситуации множества объектов в одном месте, а так же своевременно реагировать на них. Так как за частую у обслуживающего персонала на месте на достаточно квалификации, что бы устранить аварию, а пока будет принято решение и поиск телефона соответствующей службы пройдет очень много времени, что может повлечь за собой жалобы и нарекания жильцов.

ЗАКЛЮЧЕНИЕ

Применение автоматизированной системы регулирования вентиляцией позволит обеспечить:

  • требуемый воздухообмен;
  • удаление всех вредных и неприятных газов;
  • свежий воздух в квартире и отсутствие сырости;
  • отсутствие, благодаря постоянному разряжению в вентиляционном канале, поступления удаленного воздуха из одних квартир в другие.
  • так же за счет применения графиков работы можно обеспечить не только комфортный для жителей режим вентилирования, но и оптимальный с точки зрения энергосбережения режим работы.
