МЕХАНИЧЕСКАЯ ОЧИСТКА ДЛЯ КНС И ОЧИСТНЫХ СООРУЖЕНИЙ

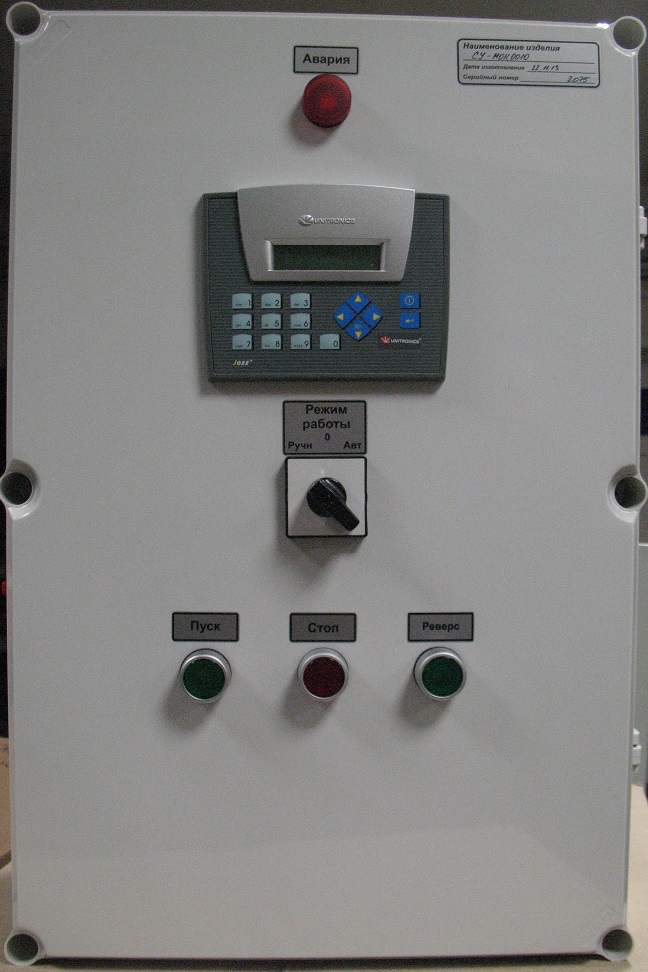

  • Щит автоматики и управления измельчителем: управление - по дискретному уровню/по потоку*/постоянное (Демонстрация работы измельчителя)
  • Щит автоматики и управления входными решетками: управление - по дискретному уровню/по аналоговому уровню до и после* решетки/по графику, с возможность промывки*
  • Щит автоматики и управления группой конвейеров (шнеков): управление - по сигналу от первичного устройства (настраиваемый таймер)

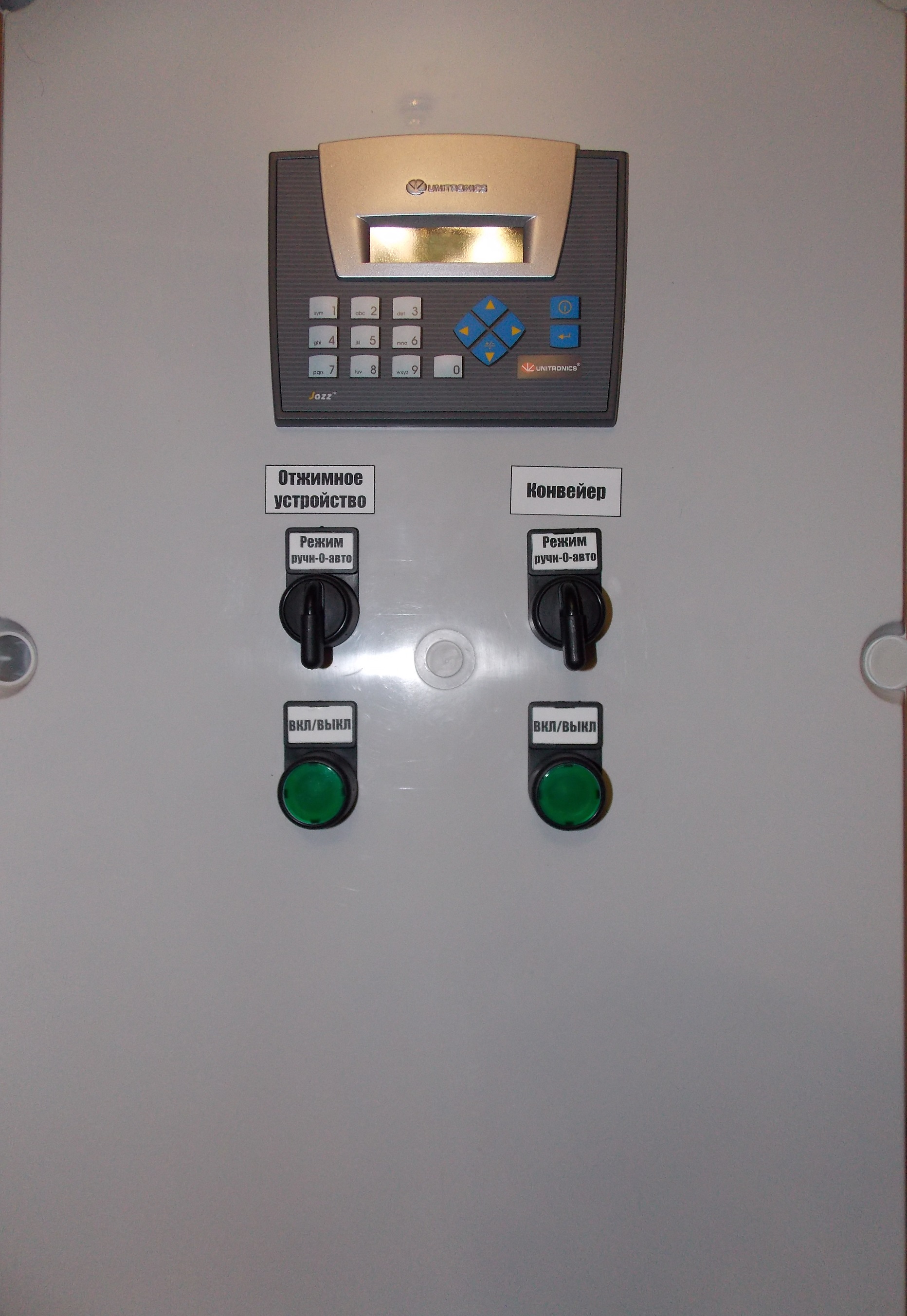

  • Щит автоматики и управления отжимным устройством (прессом): управление - по сигналу от первичного устройства (настраиваемый таймер), с возможность промывки*

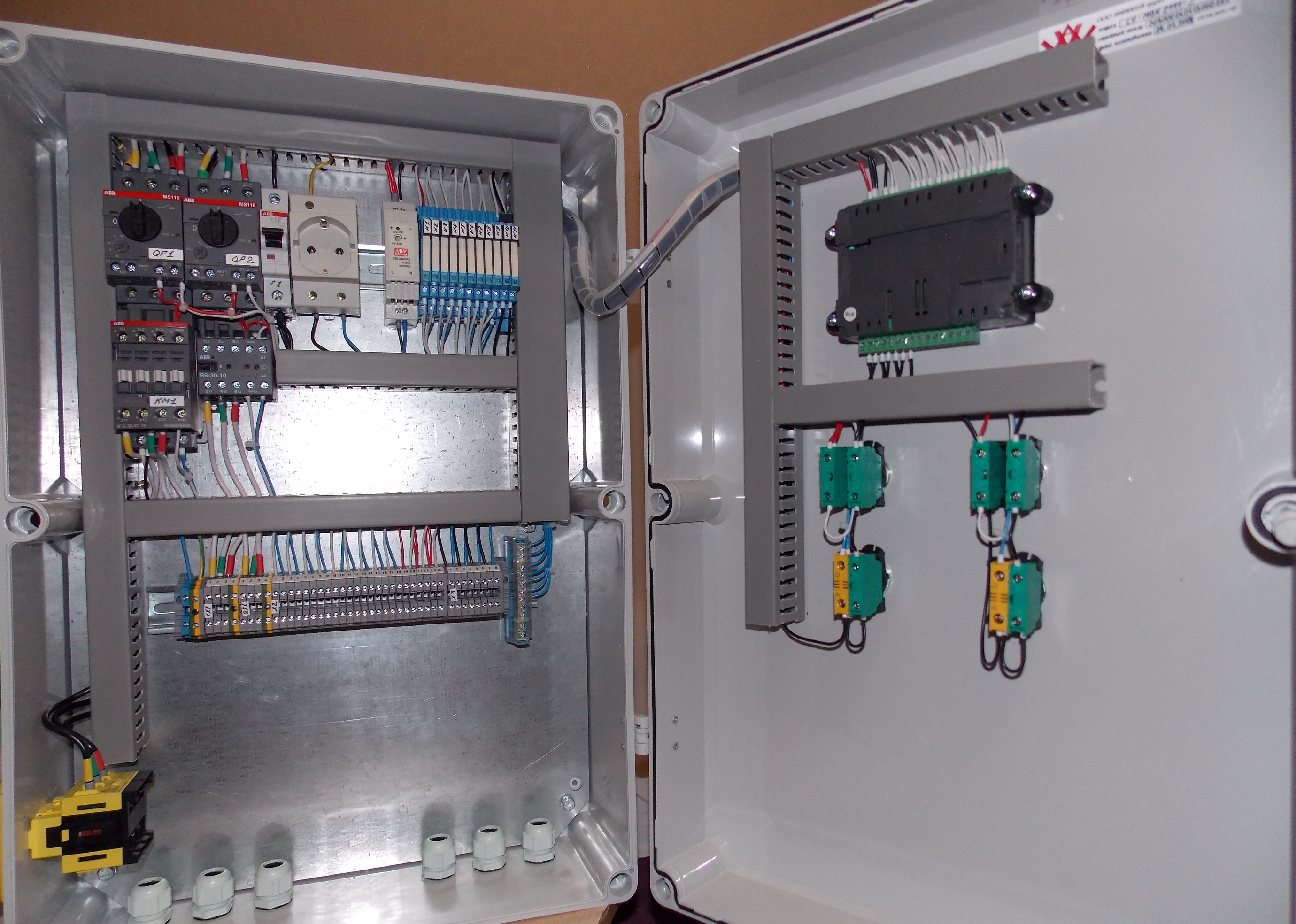

Все щиты снабжены логическим контроллером позволяющим производить все необходимые настройки системы, отображать состояния и аварийные сигналы системы и передавать информацию на диспетчерский пункт.
Различные комбинации из выше перечисленных станций в одной, снабженной сенсорным жк-дисплеем для увеличения удобства контроля и  управления за системами и задания гибкого алгоритма взаимодействия между собой.

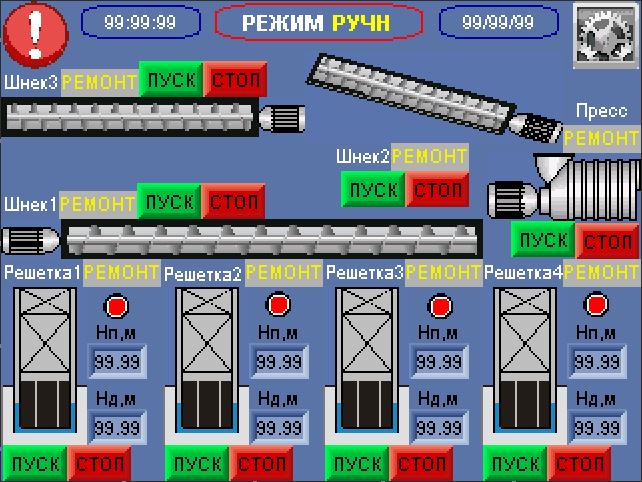

Комплексный щит управления механической очисткой предназначен для управления группой решеток,  винтовыми шнеками (конвейерами), гидравлическим прессом одновременно по заданной программе удаления отбросов с решеток и загрузки обезвоженных отходов в бункер. Управление и настройка системы осуществляется при помощи сенсорной панели, на которой отображена мнемосхема объекта со всеми необходимыми технологическими параметрами, а так же возможностью накопления архива  данных на SD-карту с дальнейшим их анализом. Станция имеет возможность подключения к системе диспетчеризации по протоколу Modbus.



Для управления системой механической очистки предусмотрены три режима: ручной, автоматический  по  уровню и автоматический по графику.

Перевод системы в ручной режим осуществляется переключением тумблера режима в положение «ручной». В ручном режиме управление осуществляется посредствам кнопок на силовых щитах соответствующих устройств.

Перевод системы в автоматический режим осуществляется переключением тумблера режима в положение «авто». Для запуска системы в автоматическом режиме необходимо произвести ряд настроек ПЛК.
